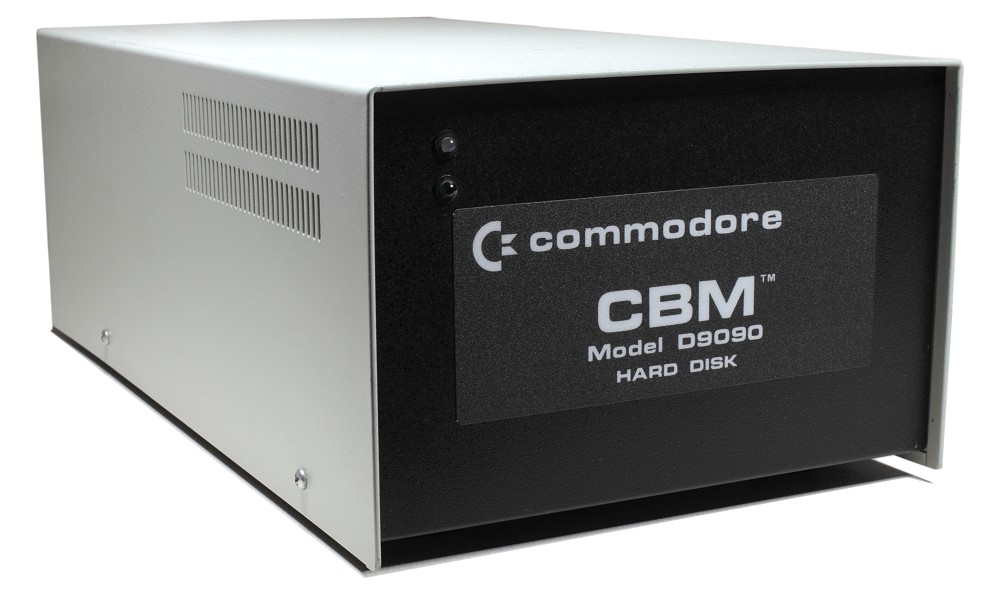

Diese beiden Laufwerke waren die einzigen IEEE-488 Festplatten, welche von Commodore für die PET und CBM 8-Bit Computer hergestellt wurden.
Die D9060 ist die kleinere von beiden mit 5 MB Plattenplatz und Commodore DOS 3.0, dasselbe DOS, das auch in der 8280 eingesetzt wurde. Dieses kennt weder mehr als eine Partition noch Unterverzeichnisse, so wird das Inhaltsverzeichnis mit der Zeit ziemlich lang. Dafür hat man stattliche 19.442 Blocks zur Verfügung. Die D9090 ist fast identisch zur D9060, lediglich besitzt sie 7,5 MB Plattenspeicher (29.162 Blocks). Diese Kapazität zu formatieren braucht eine Stunde und 20 Minuten! Da bei solchen Kapazitäten eine BAM (Block Allocation Map, quasi die FAT der alten Laufwerke) sehr viel RAM-Speicher benötigen würde, entschloss man sich, einen anderen Mechanismus zu entwerfen. Die Kommandos sind jedoch die gleichen wie bei den Floppys.

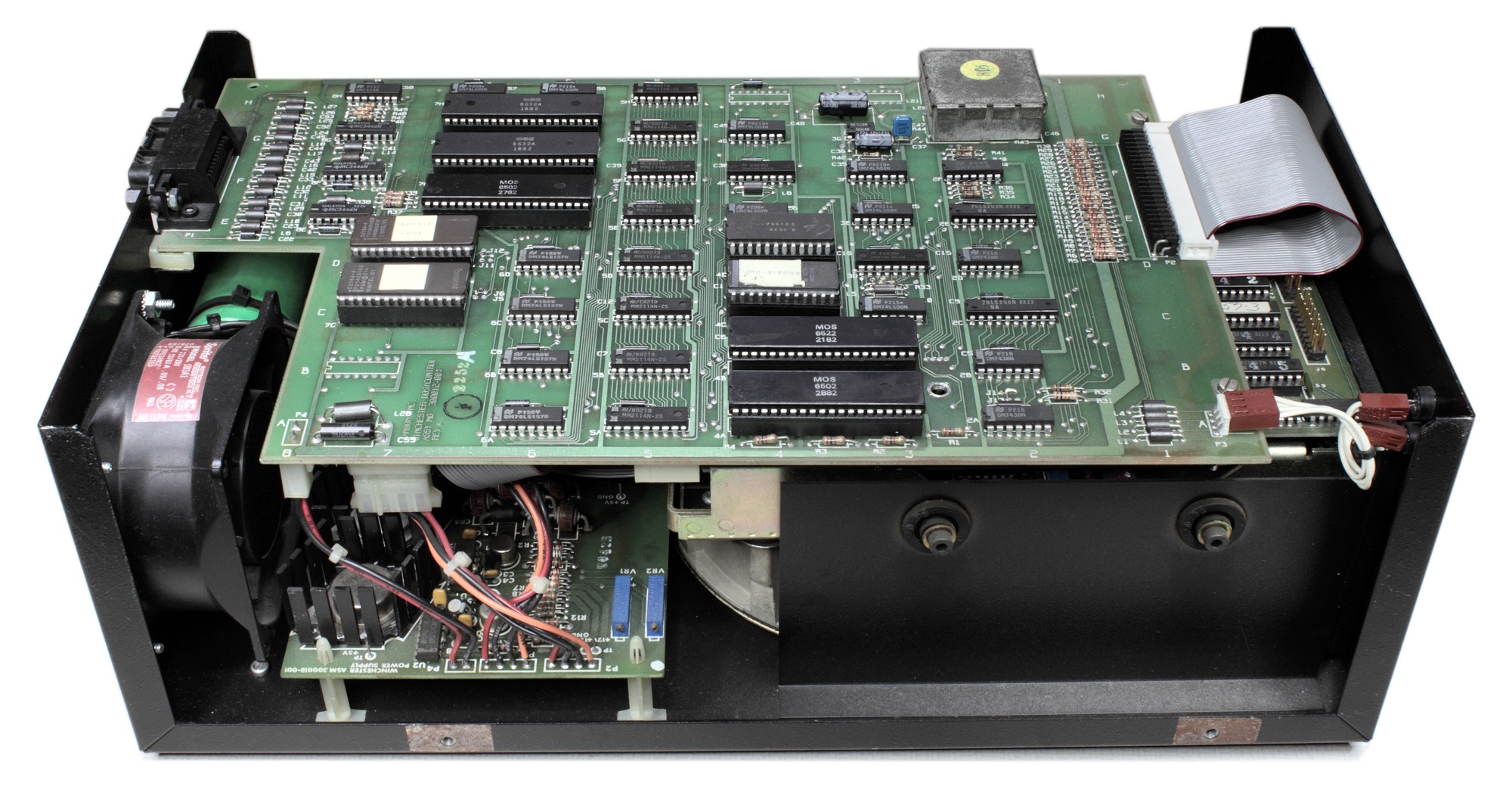

Wie in den Diskettenlaufwerken kommen zwei 6502 zum Einsatz, einer für den Bus, einer zum Ansteuern des Laufwerks. Zwischen Laufwerk und Hauptplatine befindet sich noch ein mittels mehrerer Flachbandkabel angeschlossenes SASI-ST506-Board (ein Vorläufer von SCSI), welches die Plattenansteuerung übernimmt. Theoretisch kann man an das SASI-Board noch eine zweite Platte anschließen, dies wird allerdings nicht vollständig vom DOS unterstützt - die Directories beider Laufwerke überlappen sich und die Anzeige für die freien Blocks zeigt immer nur den Wert vom ersten Laufwerk.
Die einzigen technischen Unterschiede zwischen D9060 und D9090 sind ein Jumper und die Laufwerkmechanik. Die D9060 verwendet ein Tandon TM602S Laufwerk (mit zwei Plattern) während die D9090 ein TM603S (mit drei Plattern) benutzt. Andere Festplattenmodelle lassen sich verwenden, sofern sämtliche Parameter gleich sind. Dazu zählen Sektoren, Zylinder, Zahl der Köpfe, aber auch so aus heutiger Sicht exotische Sachen wie die Schreibvorkompensation (Write Precompensation). Nicht vergessen, bei diesen alten Platten ist die ganze Intelligenz auf dem per Flachbandkabel verbundenen Controllerboard, nicht auf der Festplattenplatine!
Datenblatt | Commodore CBM 9060 | Commodore CBM 9090 |
---|---|---|
Erscheinungsjahr: | 1982 | 1982 |
Neupreis: | ? | ? |
Laufwerk | ||
Modell: | Tandon TM602S | Tandon TM603S |
Laufwerkstyp: | Festplattenlaufwerk | Festplattenlaufwerk |
Plattenformat: | 5,25", volle Bauhöhe | 5,25", volle Bauhöhe |
S/L-Köpfe: | 4 | 6 |
Platten: | 2 | 3 |
Aufzeichnungsdichte (Flußwechsel pro Zoll): |
7690 | 7690 |
Zylinder: | 153 | 153 |
Spuren pro Zoll: | 254 | 254 |
Sektoren pro Zylinder: | 128 | 192 |
Sektoren pro Spur: | 32 | 32 |
Schreibvorkompensation: | 128 | 128 |
Durchschnittliche Zugriffszeit: | 153 ms | 153 ms |
Spur-zu-Spur Zugriffszeit: | 3 ms | 3 ms |
Drehzahl: | 3600 u/min | 3600 u/min |
MTBF: | 10000 Betriebsstunden | 10000 Betriebsstunden |
Kodierung: | RLL | RLL |
Sektorgröße: | 256 Bytes | 256 Bytes |
Rohkapazität: | 6,4 Mbyte | 9,6 MByte |
DOS | ||
DOS-Version: | 3.0 | 3.0 |
Formatierte Kapazität: | 4,98 MByte (19442 Blocks) | 7,47 MByte (29162 Blocks) |
Sequentielle Dateien: | bis zu 4,94 MByte | bis zu 7,41 MByte |
Relative Dateien: | bis zu 4,90 MByte | bis zu 7,35 MByte |
Controller | ||
Anschlußart: | Paralleler IEEE-488 Bus | Paralleler IEEE-488 Bus |
Prozessor: | 2x MOS 6502 | 2x MOS 6502 |
Taktfrequenz: | Je ~1 MHz | |
RAM: | 4 KByte | |
ROM: | ? | |
Gerät | ||
Abmessungen B/H/T : | 210 mm / 146 mm / 387 mm | 210 mm / 146 mm / 387 mm |
Gewicht: | 9,45 kg | 9,45 kg |
Netzteil: | Eingebaut, mit Lüfter | Eingebaut, mit Lüfter |
